안녕하세요. N잡러삥집사입니다.

PLC를 공부하시거나 PLC 관련 직종으로 취업을 희망하시는 분들을 위해 PLC 프로그램 관련 매뉴얼을 기록 포스팅하려고 합니다.

저 또한 취업을 한 후 PLC 프로그램을 접하게 되었는데요.
대학에서는 PLC 관련 교육이 거의 없으므로 접하기 어려웠습니다. 또한 관련 매뉴얼만으로는 한계가 있어 인터넷 서칭을 통해 따로 알아보곤 했었죠.

현재 PLC 분야에서는 몇 년 일하지는 않았지만 PLC 관련 정보를 제가 아는 한에 공유하려고 합니다.

PLC Works 2 프로그램 기반 및 화면 구성 추천 기본편1

PLC WORKS 2 프로그램 기반 및 화면 구성 추천
1. LAD 기반 프로그램 구성 추천
2. 화면 구성 추천
3. 필요 구성창 화면 고정 방법

---

PLC WORKS 2 프로그램 기반 및 화면 구성 추천

1. LAD 기반 프로그램 구성 추천

PLC WORKS 2는 LAD 기반 또는 Function block 기반 등으로 프로그램을 구성할 수 있는데요. WORKS 소프트웨어가 출시되기 전에는 GX DEVELOPER라는 소프트웨어를 사용하였습니다. 이 소프트웨어는 LAD 기반만 지원한 소프트웨어였는데요.
현재 WORKS 2에서 GX DEVELOPER의 프로그램을 WORKS로 변환이 가능하므로 개인적으로 LAD 기반의 프로그램을 사용하는 것을 추천드립니다.

2. 화면 구성 추천

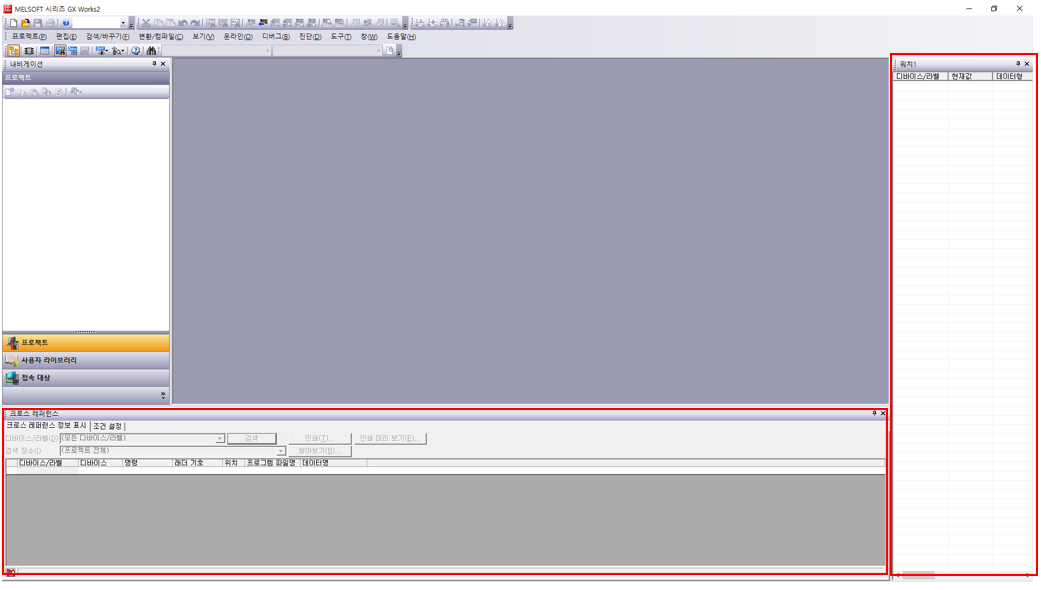

화면 구성 추천

기본적으로 프로그램을 새로 만들면 위의 빨간 박스를 제외한 좌측 메뉴 항목만 구성되어 있습니다.
따라서 빨간 박스에 대한 크로스 레퍼런스 창이나 워치 창은 활성화하여 원하는 위치에 배치해야 하는데요.
저는 위와 같은 구성을 추천드립니다.

워치 창 - 워치 창은 프로그램에 사용하고 있는 어드레스의 상태 값을 실시간으로 모니터링하는 화면으로서 온라인 모드에서 편리하게 사용할 수 있는 기능으로서 화면 우측에 고정하여 사용하시면 편리합니다.

크로스 레퍼런스 창 - WORKS 에는 Ctrl + F [찾기] 그리고 Ctrl + H [바꾸기] 기능이 있는데요. 이는 어드레스에 대하여 한 개씩 확인 가능하여 어드레스가 사용되고 있는 영역 전체를 파악하기 힘듭니다. 따라서 어드레스의 사용 영역을 전체적으로 파악할 수 있는 크로스 레퍼런스 창을 화면 아래에 구성하여 어드레스의 사용 위치를 전체적으로 한눈에 파악할 수 있는 편리한 기능이라 화면 아래에 고정하시는 것을 추천드립니다.

3. 필요 구성창 화면 고정 방법

필요 구성창 화면 고정 방법

필요한 구성창을 마우스 좌 클릭을 유지하시면 위와 같은 화면이 형성되실 것입니다. 화면에 보이는 맨 끝부분의 우측, 좌측, 상단 하단 화살표로 마우스를 이동하여 놓으시면 그에 해당하는 위치로 고정됩니다. 또한 화면 중간의 4방향의 화살표에 마우스를 이동하여 4방향 중 원하는 위치에 놓으시면 프로그램 구성창 내부의 해당 위치에 고정됩니다.

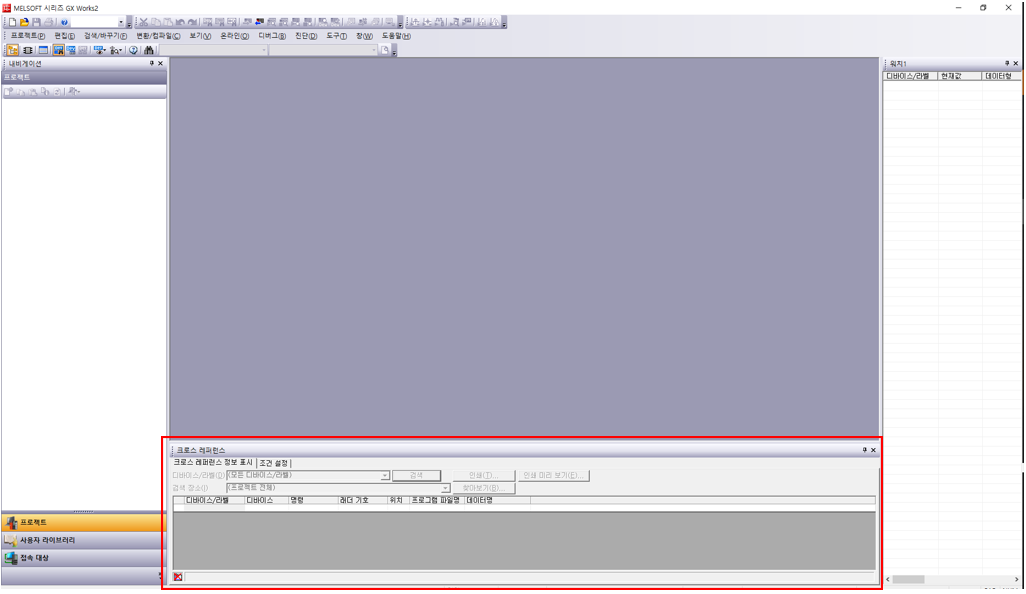

4방향 화살표 아랫 부분으로 고정

이는 4방향 중 아랫부분으로 고정한 것으로 참고하세요.

---

오늘은 미쓰비시 WORKS 2 프로그램 기반 및 화면 구성 추천에 대해 포스팅하였습니다. 추가적으로 기본 편을 이어서 구성할 것이며 저와 같이 PLC에 종사하는 분들에게 도움이 되는 자료를 만들 수 있도록 해보겠습니다.
